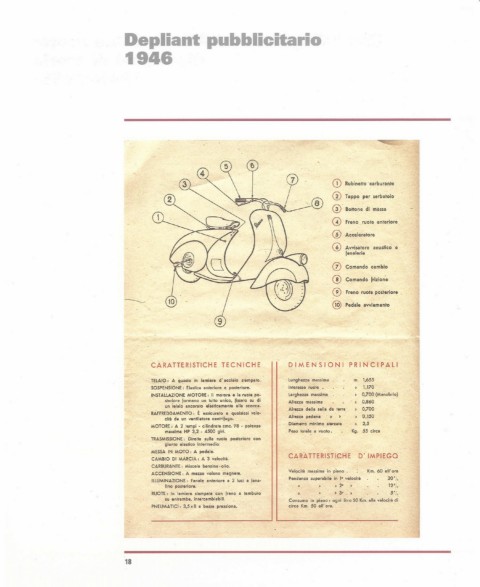

Depliant pubblicitario

1946

CD Rubinetto ~ carburante
(il Tappo per serbatoio
G} Bottone di mà~sa
- G) freno ruota anteriore
CV Acceleratore
G) Avvisatore acusticò e
fanaleria
0 Comando cambio
CV Comando frizion~.
CV Freno ruota posteriore
~
@ Pedale avviamento

CARATTERISTICHE TECNICHE DIMENSIONI PRINCIPALI

TELAI0: A guscio in lamiera d'acciaio stampato. ~ Lunghezza massima 1,655
SOSPENSIONE: Elastica anteriore e posteriore. Interasse ruote _ 1,170
INSTALLAZIONE MOTORE, Il motore e I. ruota po- I.:ai-gh~zia massima , 0,2'00 (Ma~ubrio)
steriore formano un tutto unico, fissato su di Altezza massima " 0,B60
un telaio ancorato elasticamente alla scocca:
.
Altezza della sella da terra ' , 0,700
RAFFREDDAMENTO: È assicurato a qualsiasi velo- '
Alte~a pedana " »- , 0,.150
cità da un ventilatore centrifugo.
Diametro minimo sterzata 2,5
MOTORE: A 2 tempi - cilindrata eme. 98 - potenza-
massima HP 3,2 - 4500 giri. . Peso totale a vuoto_ Kg_ 55 circa
TRASMIS~IONE: Direna sulla ruota posteriore con
giunto elastico intermedio.
MESSA IN MOTO, A pedale,
CARATTERISTICHE D' IMPIEGO
CAMBIO DI MARCIA, A 3 velocità,
CARBURANTE: Miscela benzina --olio_
Velç>cità massima in p"ia-oo . Içm. 60 ~II' ora
ACCENSIONE: A mezzo volano magnete.
Pendenza supera bile in 1· velocità 20'/,
ILLUMINAZIONE: fanale anteriore a 2 luci e fana-
lino posteriore. , 2' 12'/"
RUOTE: In- lamiera stampata con freno a tamburo '. 5"10
su entrambe, intercambiabili. - ~ Consumo in pi~nci: ogni litro 50 Km. alla velocità di
PNEUMATICI : 3,5x8 a .bassa pressione .. circa Km. 50 ,ali' ora. .
