Page 85 - Vespa Tecnica Nr 3

125

Gran

TurislDo

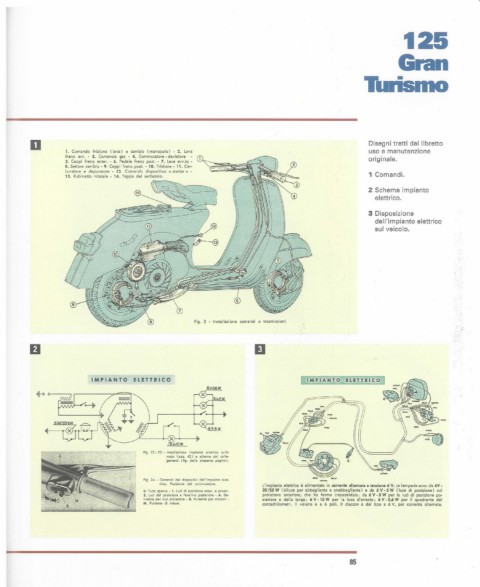

D Disegni tratti dal libretto
t . Comando frizione (leva) e cambio (manopola) ~ 2. Leva uso e manutenzione
freno ant. - 3. Comando gas - 4. Commutatore - deviatore - originale.
5. Ceppi freno anter. - 6. Pedale freno posto - 7. leva avv.to -
8. Settore cambio - 9. Ceppi freno posto - 10. Frizione - 11. Car-
buratore e depuratore - 12. Comando dispositivo <C starter» -
13. Rubinetto miscela - 14. Tappo del serbatoio. 1 Comandi.
2 Schema impianto
elettrico.

3 Disposizione
dell'impianto elettrico
sul veicolo.

Fig. 2 - lnstaHazione comandi e trasmissioni

Il

IMPIANTO ELETTRICO NTO ELETTRICO

Installazione impianto elettrico sulla
moto (pag. 42) e ~chema dei colle-
gamenti (fig. della presente pagina).
Fig. 24 - Com;:,ndi dci di.positivi dcWimpi,lntc <:let-
!rico. ?osi:;:ione del CQmmutatore.
l'impianto elettrico è alimentato in corrente alternata a tensione 6 V. le lampade sono da 6V -
O. Tutto spento· 1. Lud di posizione anter. e poster. 25/25 W (biluce per abbagliante e anabbagliante) e da 6 V _ 5 W (luce di posizione) sul
2. Luci del proiettore e fanalino posteriore · A. De· proiettore anteriore, che ha forma trapezoidale; da 6 V. 5 W per le luci di posizione po-
viatore per luci proiettore· B. Pulsante per clacson · steriore e della targa; 6 V-lO W per la luce d'arresto; 6 V - 0,6 W per il quadrante del
M. Pulsante di màs$a. contachilometri. Il volano è a 6 poli. Il clacson è del tipo a 6 V, per corrente alternata .

85
