EI3

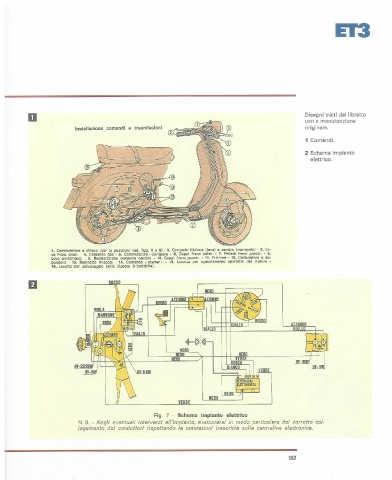

D Disegni tratti dal libretto
uso e manutenzione
Installa7.ione comandi e trasmissioni originale.
1 Comandi.

2 Schema impianto
elettrico.

1. Commutatore a chiave (per le posizioni vedo figg. 6 e 8) - 2. Comando frizione (leva) e cambio (manopola) - 3. Le-
va freno anter. - 4. Comando gas - 5. Commutatore - deviatore - 6. Ceppi freno anter. - 7. Pedale freno poster. - 8.
leva awiamento - 9. Registrazione comando cambio - 10. Ceppi freno poster. - 11. Frizione - 12. Carburatore e de-
puratore - 13. Rubinetto miscela - 14. Comando • starter. - 15. Levetta per sganciamento sportello del motore -
16. Levetta per sbloccaggio sella biposto (ribaltabile).

Fig. 7 - Schema impianto elettrico
N. B. - Negli eventuali interventi all'impianto, a 3sicurarsi in modo particolare del corretto col-
legamento dei conduttori rispettando le colorazioni trascritte sulla centralina elettronica.

167
