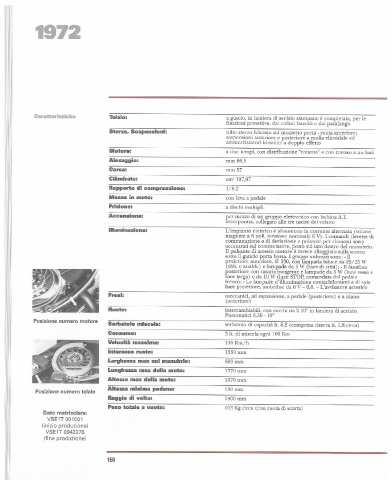

Page 150 - Vespa Tecnica Nr 3

1972

Caratteristiche Telaio: a guscio, in lamiera di acciaio stampata; è completata, per le
funzioni protettive, dai cofani laterali e dal parafango
Sterzo. Sospensioni: tubo sterzo fulcrato sul mozzetto porta - ruota anteriore;
sospensioni anteriore e posteriore a molla elicoidale ed
ammortizzatori idraulici a doppio effetto
Motore: a due tempi, con distribuzione "rotante" e con travaso a tre luci
Alesaggio: mm 66,5
Corsa: mm57
Cilindrata: cm' 197,97
Rapporto di compressione: 1/ 8,2
Messa in moto: con leva a pedale
Frizione: a dischi multipli.
Accensione: per mezzo di un gruppo elettronico con bobina A.T.
Incorporata, collegato alle tre uscite del volano
Illuminazione: L'impianto elettrico è alimentato in corrente alternata (volano
magnete a 6 poli, tensione nominale 6 V) . I comandi (levette di
commutazione e di deviazione e pulsante per clacson) sono
accentrati sul commutatore, posto sul lato destro del manubrio.
Il pulsante di arresto motore è invece alloggiato sulla scocca
sotto il gancio porta borsa. I gruppi utilizzati sono: - Il
proiettore anteriore, 0 130, con lampada biluce da 25/ 25 W
(abb. e anabb.) e lamjJada da 5 W (luce di città); - Il fanalino
posteriore con catarinfrangente e lampade da 5 W (luce rossa e
luce targa) e da lO W (luce STOP, comandata dal pedale
freno); - Le lampade d 'illuminazione contachilometri e di spia
luce proiettore, ambedue da 6 V - 0,6. - L'avvisatore acustico
Freni: meccanici, ad espansione, a pedale (posteriore) e a mano
(an teriore)
Ruote: intercambiabili, con cerchi da 2.10" in lamiera di acciaio.
Pneumatici 3,50 - lO"
Posizione numero motore
Serbatoio miscela: serbatoio di capacità lt. 8,2 (compresa riserva lt. 1,8 circa)
Consumo: 3 lt. di miscela ogni 100 Krn
Velocità massima: 110 Krn/ h
Interasse ruote: 1230 mm
Larghezza max sul manubrio: 690mm
Lunghezza max della moto: 1770 mm
Altezza max della moto: 1070 mm
Altezza minima pedana: 130mm
Posizione numero telaio
Raggio di volta: 1400 mm
Peso totale a vuoto: 103 Kg circa (con ruota di scorta)
Dato matricola re:
VSElT 001001
(inizio produzione)
VSElT 0042275
(fine produzione)

150
